Heizen mit NDL - Abwärmerecycling

[hammock]

hallo zusammen !

wer indoors mit NDL arbeitet, weiß wieviel wärme entsteht. die geht meist verloren, wenn die luft aus dem growschrank direkt nach draußen ins freie abgesaugt wird. will man diese wärme trotzdem nutzen, muss man einen wärmetauscher einsetzen.
luft aus dem schrank wird erst durch einen geschlossenen behälter geführt, bevor sie nach draußen gelangt. durch diesen behälter widerum sind viele dünne kupferrohre verlegt, die an beiden enden mit jeweils einem samelrohr verbunden sind. eines davon ist an einen rohrlüfter angeschlossen, der von einem fussbodennahem punkt im zimmer die normale raumluft ansaugt, diese durch die kupferrohre jagt und durch das andere sammelrohr wieder hinaus ins zimmer.
der effekt dabei ist, dass die abgesaugte schrankluft die kupferrohre erwärmt und diese wärme auf die luft in den rohren übertragen wird. auf diese weise bleibt die wärme im zimmer, wobei die verbrauchte luft nach draussen gelangt.

http://www.mediafire.com/imageview.p...mzim91&thumb=4
http://www.mediafire.com/imageview.p...jxzysm&thumb=4

A - AkF
B - Rohrventi für Absaugung
C - Rohrventi für Umwälzung
D - Auslass für erwärmte Luft
E - Auslass für verbrauchte Luft


die grundideen dabei sind:
1. Ausgleich der erhöhten Stromkosten durch reduzierte Heizungskosten
2. ständige Frischluftzufuhr ohne Geruchsbelästigung

[IceTom]

hast du sowas?

[hammock]

bin grad dabei
ich bau son teil für nen bekannten, weil er nich die zeit dafür hat.
ich überleg auch schon, eins für mich zu bauen. unser bambusstrauch ist von der 100watt-tageslicht-lampe nich gerade begeistert. der schmeisst extrem viele blätter, seitdem er drin steht. wahrscheinlich muss da doch ne NDL her.

[IceTom]

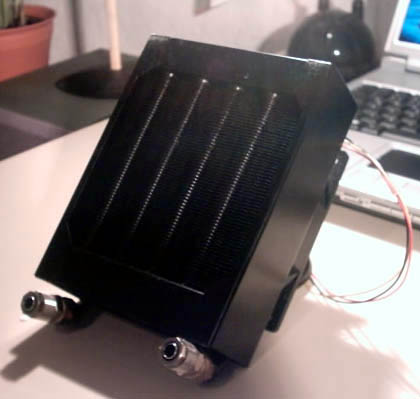

Da könnte man doch theoretisch auch sonen Radiator vonner Wasserkühlung benutzen oder?

[hammock]

theoretisch ja, praktisch nein.
du musst den durchmesser des rohrventi beachten ! es würde mit sehr vielen parallel geschalteten radiatoren funktionieren, und zwar so vielen, wenn die summe der einzelnen rohrquerschnitte dem rohrquerschnitt des venti´s entspricht.
ich hab auch schon überlegt, etwa 5 ladeluftkühler vom autoschrott-handel zu besorgen, aber das kann keiner bezahlen. am besten eignen sich billiges laminat und holzlatten für den gehäusebau. das teuerste an dem ding sind die kupferrohre, zumal davon einige meter zusammenkommen. ich besorg die beim schrotthandel, ist günstiger als im baumarkt, und sie müssen ja nicht unbedingt gerade sein.

edit

du könntest natürlich mit zwei radiatoren arbeiten, die über die wasserschläuche verbunden sind. einer im schrank, der andere am anderen zimmerende. der radiator, den du hast ist doch einer von ner pc-kühlung oder? der wäre leider viel zu klein, um genügend wärme aufzunehmen, damit der geünschte effekt eintrifft. ich schätze mal, von den dingern bräuchte man mindestens 10 stück, also 5 im schrank + 5 im zimmer.
-> jetz haste mich auf ne idee gebracht
was da sinnvoller wäre, sind 2 große auto-wasserkühler. das ist eventuell sogar billiger, als mit den vielen kupferrohren. ausserdem platzsparender und effektiver, weil wasser viel mehr energie aufnimmt als luft. ich werd das mal durchrechnen. coole sache, THX !

[Jens]

UUUh, das wird aber nicht gerade sehr leise. Die Ventilatoren machen ordentlich Lärm.
Die Idee mit den Autokühlern ist ganz schön clever, da man die Dinger beim Schrotti recht günstig abgreifen kann. Sowas sieht aber dann nicht sehr schön aus in der Wohnung.
Ich denke es würde ohne Ventilator gehen, da man hier weniger Wärmeleistung hat als bei einen Auto (mehrere kW zu einen halben kW) ... wenn da nicht die Temperaturdifferenz wäre. Probieren geht über studieren.
Einfach denk Kühler von einem 8 Liter Auto besorgen, dann geht das schon.

[hammock]

meinst du jetzt damit den verbrauch oder hubraum ?
aber gute , ich führ´s mal weiter: anstatt des einen autokühler im zimmer wird ein ganz normaler heizkörper angeschlossen. eine mittlere aquariumwasserpumpe dürfte auch entsprechende förderleistung haben. der lärmpegel wäre bei dieser aufbauvariante kaum der rede wert und der aufwand-nutzen müsste ok sein.

[Jens]

Hubraum ... nur findet man solche Kühler nicht in Deutschland. Ein alter Diesel von BMW oder Mercedes Kühler dürfte aber auch sehr groß dimensioniert sein.

Eine Pumpe ... also da könnte man verwenden:
*eine Umwälzpumpe aus einer Standheizung von einem Schrottwagen
*PC Wasserkühlungs-Pumpe
*einen billigen Zimmerbrunnen ausschlachten

Da fällt mir auch noch ein: einen leisen Lüfter ... auch aus einem Schrottwagen und zwar den Lüfter von der Fahrgastzellenbelüftung ... gleich mit dem Regler ausgebaut oder gar mit dem ganzen Lüfterkasten ... da ist gleich ein Wärmetauschner inside.

Auch Schrottautos kann man so wunderbar wiederverwerten.

Ein normaler Heizkörper tut das auch ... mit einem Bybass könnte er sogar an der alten Heizung hängen bleiben. Man müßte aber etwas klempnerisches Geschick haben und das wird nicht ganz billig (so ein Scheiß Kugelhahn kosten vielleicht).

[bluesky]

Ich verstehe nicht recht, warum man das so umständlich macht...

Ich habe die Abluft immer direkt ins Zimmer geleitet. Natürlich mit einem AKF davor. Das hat Geruchsmäßig überhaupt nichts ausgemacht und ich konnte von einer großen und 2 kleinen Haizungen eine große und eine kleine tatsächlich abstellen. Die andere kleine hatte ich immer auf 2 oder 3 Stehen. Die Lampe war eh nachts an, so dass ich Nachts auch die 3. Heizung abstellen konnte. War immer eine angenehme Raumtemperatur mit einer 600W-Lampe. Das Zimmer hat ca. 36 qm.
Man muss natürlich dann beim kleinsten Anzeichen von Geruch umgehend den AKF wechseln und hin und wieder das Kondenswasser von den Fenstern wischen. Aber sonst keine Probleme und keine Trockene Heizungsluft.

Da der Lüfter recht groß dimensioniert war, lief der immer stark gedimmt und war leiser als mein PC.

[Jens]

...iiiiih Aktivkohlefilter und direkt ins Zimmer ... wie brutal einfach und unkompliziert ist das den!!!
Jetzt steh ich ganz schön blöd da mit dem Krimskrams da oben.

Ich denke mit diesem Vorschlag hat sich alles andere erübrigt.
